德国TQS公司可提供盒式石英加热器单元，标准产品单元有三种型号，分别对应三种不同尺寸，如下图所示。
TQS盒式石英加热器尺寸图（单位：mm）
在具体加热应用中，少数客户使用单个加热单元，大多数客户往往需要根据材料尺寸、加热炉空间尺寸等具体加热情况，使用多个加热器进行混合、拼搭。此时，TQS盒式石英加热器如“积木”一般，可通过金属支架进行混合组装，形成加热系统。根据使用环境，可组成面域式加热系统，也可组成线性辐射系统，满足不同加热需求。

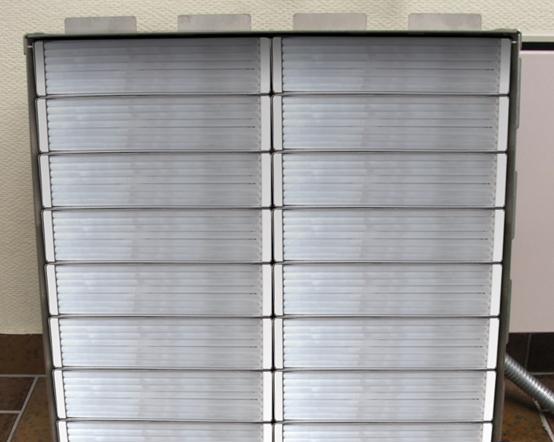

面域式加热系统
图示加热系统尺寸为766mm×374mm，由纵向5个加热器，横向3个加热器，共15个加热器拼接而成。
在同一加热系统内部，加热器的电源线往往使用陶瓷接线端子进行固定，并采用跳线、导电条连接等方式对不同加热器进行并联连接。（注意：线路连接应符合国家相关标准或行业要求。）

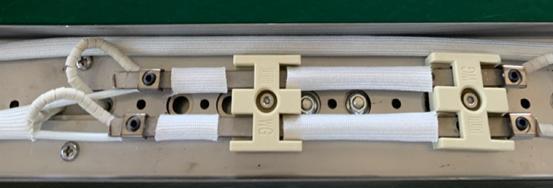

加热器采用不锈钢导电条并联
客户可选购带K型热电偶的TQS盒式石英加热器，配合温控模块使用，可实时监测加热器温度。进一步的，利用温控模块搭配固态继电器，或使用功率调节器等元器件，组成简单的加热系统，可实现加热器的温度监测及温度控制，示意图如下。

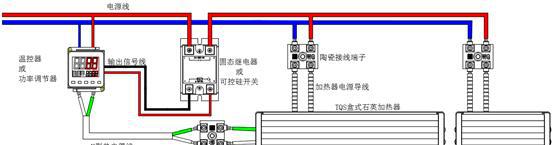

温度控制线路示意图
图示中，加热器的温度信号通过K型热电偶线传送到温控器中，温控器对比实际温度值与设定温度值，借助一个或多个固态继电器，对单个或一组TQS盒式石英加热器的电源进行开关控制（或电压调节控制），从而实现加热器的温度控制。
这种控制方法为闭环控制方法，控制精度较高，可为生产提供稳定的加热条件。通过使用多个温控仪或利用PLC程序控制，可以在整体加热区域中形成相应的温区，通过调节不同温区的辐射功率，可实现对受热材料某个特定区域辐射强度的控制。

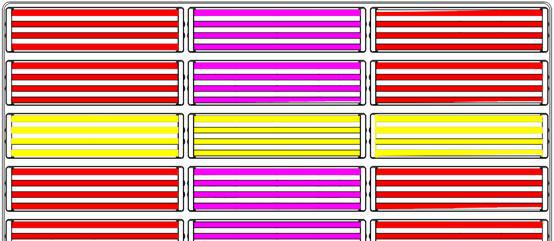

不同温度设置的加热系统

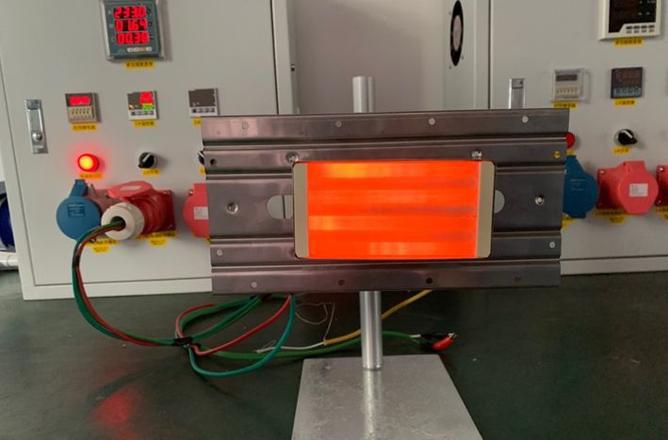

实际装配图
